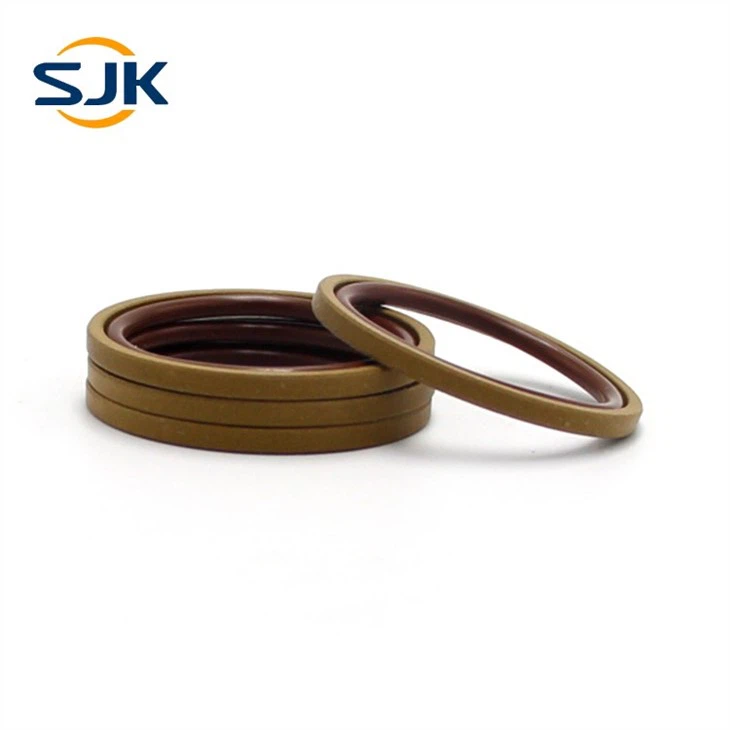

خاتم الروتاري جليد

الحجم: قياسي أو مخصص

المواد: النحاس المعدل PTFE بالإضافة إلى NBR ، جبهة مالوكو ، حسب حاجتك

ما هي الحلقة الدوارة

تتكون الحلقة الدوارة من حلقة مطاطية على شكل حرف O وحلقة PTFE. في المجموعة ، تعتبر الحلقة O عنصرًا يطبق القوة كعنصر مرن ، وحلقة الشبكة عبارة عن ختم مزدوج الفعل. احتكاك منخفض ، لا زحف ، قوة انطلاق صغيرة ، مقاومة ضغط عالي. وفقًا لموضع الاستخدام ، يمكن تقسيمه إلى حلقة ثقب glyd وحلقة رمح glyd

مزايا الحلقة الجليد

1) أداء ختم ثابت ممتاز.

2) يمكن السماح بوجود فجوة كبيرة في البثق.

3) الاحتكاك صغير ، والاحتكاك يولد حرارة أقل ، ولا توجد ظاهرة زحف.

4) هيكل الأخدود بسيط ويمكن تحويله إلى مكبس متكامل. أخدود التثبيت يتوافق مع المعيار الدولي ISO7425 / 2.

5) مقاومة تآكل جيدة وعمر خدمة طويل ،

6) لن يلتصق سطح التزاوج خلال فترة طويلة من الخمول أو التخزين.

7) مناسب لمعظم الزيوت الهيدروليكية ومعظم مواد الأجهزة الحديثة.

8) مقاومة ضغط ممتازة

المسائل التي تحتاج إلى اهتمام في تصميم حلقة glyd الدوارة

1) متطلبات التصميم لأخدود حلقة glyd

يعد تصميم أخدود حلقة الختم المعقول شرطًا أساسيًا ضروريًا لحلقة الختم لتلعب مزاياها. لذلك ، من الضروري الرجوع إلى المعايير والمواصفات المقابلة أو دليل عائلة Guangzhou من أجل التصميم المعقول للأخدود. هنا ، من الضروري التذكير بأن حجم الخلوص الشعاعي سيؤثر على ضغط الختم. قد يؤثر حجم فتحة العمود وحجم المقطع العرضي لحلقة glyd بأحجام ومواصفات مختلفة أيضًا على اختيار الخلوص الشعاعي ، الأمر الذي يتطلب اهتمامًا خاصًا

2) يؤدي في تصميم الزاوية

بالنظر إلى التجميع اللاحق لحلقة glyd ، يجب تصميم قضيب المكبس والأسطوانة الهيدروليكية الحمراء مع شقوق توجيه مقابلة ، وذلك لتسهيل تجميع حلقة الختم وعدم التسبب بسهولة في خدش أو تلف حلقة الختم.

3) متطلبات الخشونة

تعتمد الموثوقية وعمر الخدمة لحلقة الختم بشكل كبير على الجودة وخشونة السطح لسطح التزاوج. لن تؤثر الخدوش والخدوش على أداء الختم فحسب ، بل تزيد أيضًا من تآكل الختم ، مما يتسبب في فشل الختم المبكر

بالإضافة إلى متطلبات Ra و Rz لسطح التزاوج ، من أجل جعل الختم أكثر متانة ، يجب التحكم في نسبة طول المحمل Rmr (d) لكفاف سطح التزاوج. بشكل عام ، مطلوب Rmr (=70 بالمائة).

متطلبات التثبيت لحلقة glyd الدوارة

1) إذا لم يتم إدخال الشطب في قضيب المكبس ، فسيلزم وجود جلبة تثبيت.

2) إزالة الحواف والشطب ، وتغطية نهاية الخيط من الترباس لمنع خدش الختم.

3) يجب تنظيف جميع قطع العمل وخالية من الرماد والحطام والجزيئات الخارجية الأخرى.

4) من الأفضل تطبيق الشحوم أو الزيت على عنصر الختم أثناء التثبيت ، وذلك لجعل التثبيت أسهل وأكثر ملاءمة. ومع ذلك ، فمن الضروري ضمان التوافق بين مواد الختم وهذه الشحوم. لا يسمح باستخدام مواد التشحيم التي تحتوي على مواد مضافة صلبة.

5) يجب أن تكون أداة التثبيت المستخدمة خالية من الحواف الحادة.
